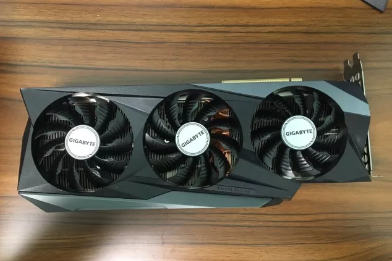

技嘉 RTX 30 RTX 40 系列 GPU PCB 出现裂纹

维修技术员和 YouTuber Louis Rossmann通过最近的视频分享了技嘉显卡特定缺陷的持续案例汇编。据用户反馈，技嘉的部分GeForce RTX 30系列(Ampere)和GeForce RTX 40系列(Ada Lovelace)显卡中的佼佼者，在PCB上出现了开裂现象。

Rossmann 的一位观众，也是一位技术人员，就 PCB 开裂的问题与他联系。据报道，此人曾在十几个受影响的显卡上工作过。维修人员提供了一堆生动的照片来说明 PCB 破裂。裂缝出现在 PCIe x16 连接器一端的某个区域，特别是靠近适合 PCIe 插槽夹的 PCIe 锁定片。

问题是这个问题会影响关键信号通过的区域，导致显卡无法正常工作。丢失的信号会中断图形卡上的电压轨，因此某些组件无法通电。开裂的严重程度因情况而异。提供的照片显示了一些情况，其中一些痕迹无法使用，而在其他情况下，过多的痕迹受损。

根据 Rossmann 的消息来源，大多数破解的技嘉显卡都是在预制机器中出售的。尽管如此，在某些情况下它们会自行破裂。该人士声称，技嘉已拒绝对破裂的显卡进行 RMA，并强调损坏的 PCB 是拒绝的原因。受影响的客户收到了受影响的显卡，上面贴有 PCB 损坏标签和指向裂缝的可怕的红色箭头标签。更糟糕的是，技嘉据称向客户收取退货运费，但没有为他们提供解决方案。

破损点提示显卡的重量可能与开裂有关。在过去的两代中，Nvidia 的 GeForce 显卡变得越来越笨重。例如，GeForce RTX 4090通常是三插槽显卡，但一些定制产品已将限制推高至 4.5 插槽，这太疯狂了。许多最新的 GeForce RTX 40 系列显卡都随附了防下垂支架或支架，以减轻重量。

如果您具备必要的专业知识和工具，损坏的显卡是可以修复的。不过，技术人员坦言，维修过程充满挑战，成功的机会微乎其微。有一个wiki详细介绍了整个过程。作者认为，技嘉可能在开裂的 PCB 边缘放置了太多痕迹。为了提高信号完整性，供应商可能已采用用接地层抛光走线的方法。但是，铜的韧性不如玻璃纤维。这可能是它在该区域破裂的原因，因为现代显卡更重，而且重心通常在后部。
